الواجهة

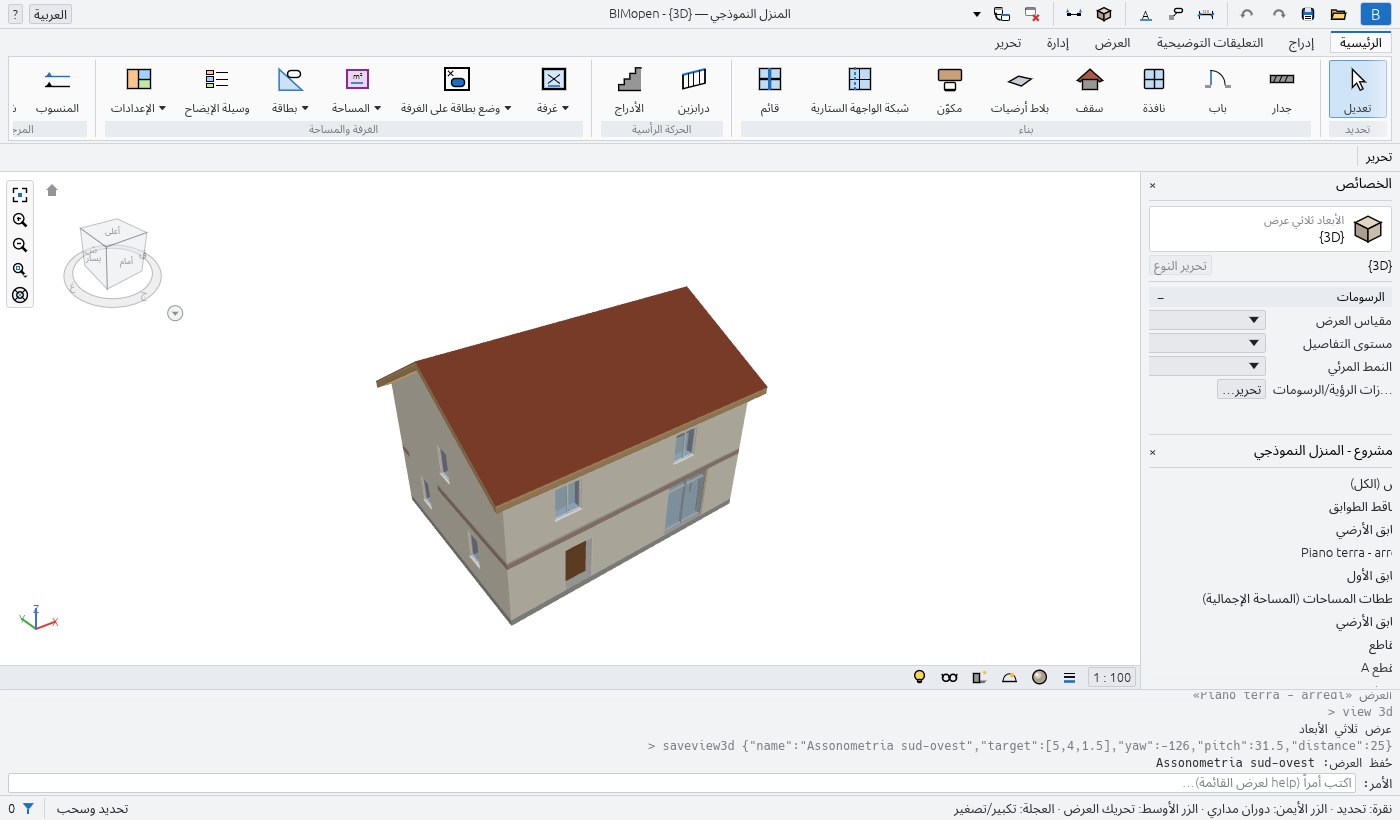

لنافذة BIMopen الأجزاء نفسها في نسخة سطح المكتب وفي نسخة الويب. من الأعلى إلى الأسفل:

1. شريط العنوان، وفيه قائمة التطبيق، وشريط أدوات الوصول السريع، واسم المشروع والعرض النشط، وقائمة اللغة، وقائمة المساعدة؛
2. الشريط، بتبويباته ولوحات أدواته؛
3. شريط الخيارات، بإعدادات الأداة النشطة؛
4. على اليمين، لوحة الخصائص فوق متصفح المشروع؛
5. منطقة الرسم، حيث تُفتح العروض في نوافذ، لكل منها شريط التحكم بالعرض الخاص بها؛
6. سطر الأوامر، مع سجل ما تم تنفيذه؛
7. شريط الحالة.

تحتفظ اللوحات بعرضها مهما عرضت: يُختصر الاسم الطويل بـ «…» ويُظهره التلميح كاملًا. اسحب حافة اللوحات لتوسيعها أو تضييقها، والخط بين الخصائص ومتصفح المشروع لتقسيم الارتفاع؛ ويتذكر BIMopen الأمرين للجلسة التالية. في نمط BIMopen تعمل لوحة الأدوات ولوحة العنصر بالطريقة نفسها.

في العربية تكون النافذة كلها معكوسة: اللوحات على اليمين، ويُقرأ الشريط وشريط الخيارات من اليمين إلى اليسار، ويقع شريط التنقل على الحافة اليسرى للعروض.

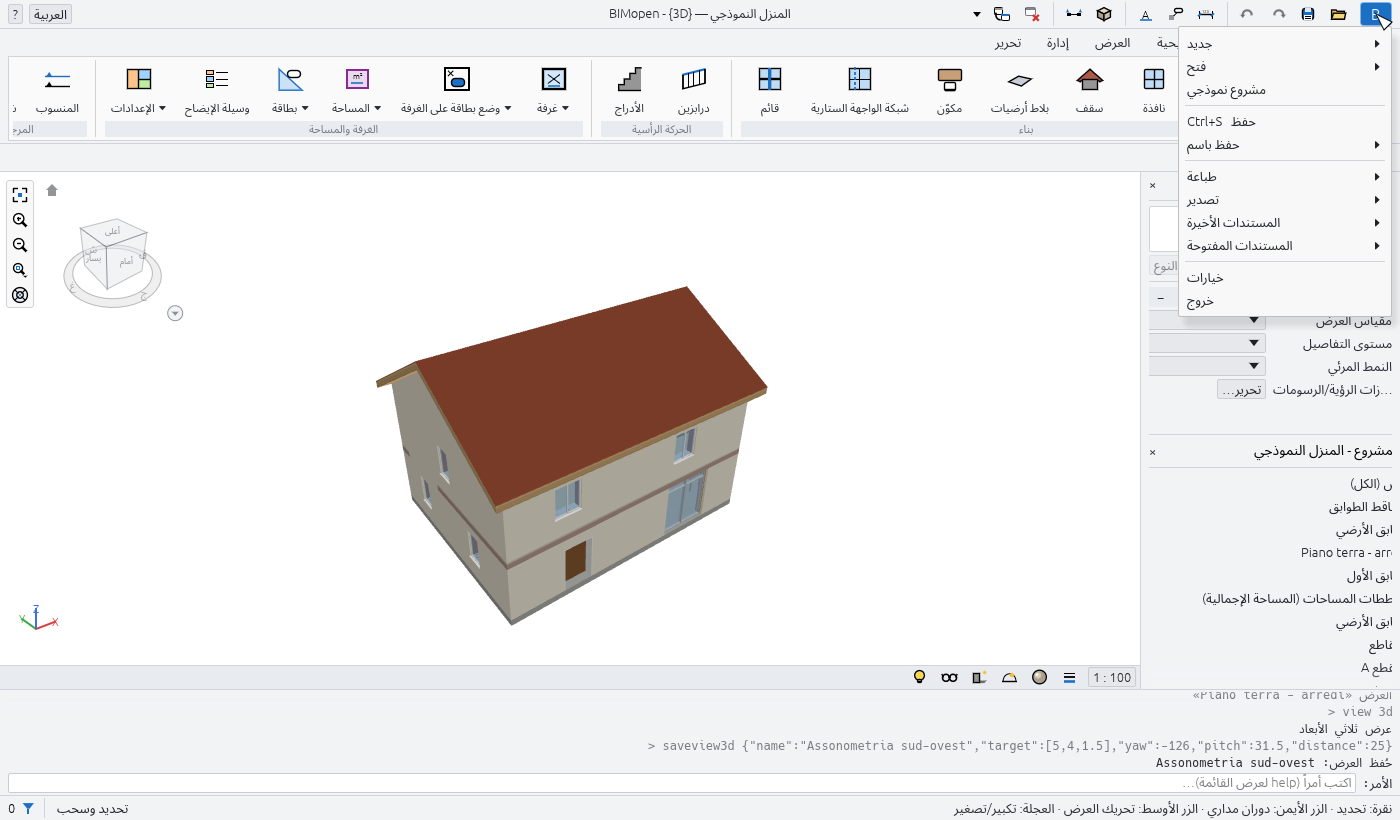

قائمة التطبيق

يفتح الزر الأزرق B في الطرف الأيمن من شريط العنوان قائمة التطبيق: الأوامر التي تعمل على المشروع كله.

تستبدل جديد وفتح… ومشروع نموذجي المشروع الحالي دون سؤال: احفظه أولًا إن أردت الاحتفاظ به.

خيارات

في قائمة التطبيق ▸ خيارات هذه الإعدادات، من بين غيرها:

يتذكر BIMopen اللغة والسمة في المرة التالية التي يبدأ فيها.

شريط أدوات الوصول السريع

بجانب قائمة التطبيق، يُبقي شريط أدوات الوصول السريع الأوامر الأكثر استخدامًا على بعد نقرة واحدة. أبقِ الفأرة على زر لتقرأ ما يفعله واختصاره.

في وسط شريط العنوان، حين تكون النافذة عريضة بما يكفي، يعرض BIMopen اسم المشروع والعرض النشط، مثلًا المنزل النموذجي — BIMopen - المسقط: الطابق الأرضي. وتعني العلامة النجمية بعد اسم المشروع أن فيه تعديلات غير محفوظة.

في الطرف الأيسر:

• قائمة اللغة، وهي كرة أرضية مع اسم اللغة الحالية: اختر لغة أخرى فتتغير الواجهة فورًا؛
• القائمة ?: يسرد الأوامر كل أوامر سطر الأوامر (مثل كتابة help)، ويعرض معلومات الإصدار والترخيص والمساهمين.

? ▸ التعليمات (F1) تفتح هذا الدليل بلغة الواجهة في المتصفح. ويفتح F1 صفحة ما تقوم به: مربع الحوار المفتوح، أو زر الشريط الموجود تحت مؤشر الفأرة (ينتهي تلميحه بعبارة اضغط F1 لمزيد من المعلومات)، أو الأداة النشطة.

انقر بزر الفأرة الأيمن على أداة في الشريط واختر إضافة إلى شريط أدوات الوصول السريع: تنضم الأداة إلى الشريط وتبدأ منه أيًا كان التبويب المفتوح. انقر بالزر الأيمن على أي أداة في الشريط، بما فيها الافتراضية، لـ إزالة من شريط أدوات الوصول السريع أو إضافة فاصل (خط على يمينها). السهم الصغير في نهاية الشريط، تخصيص شريط أدوات الوصول السريع، يعرض الأدوات الافتراضية: ضع علامة على إحداها لإظهارها مجددًا، وأزل العلامة لإزالتها. في القائمة نفسها يفتح تخصيص شريط أدوات الوصول السريع… نافذة بأدوات الشريط بالترتيب: تحريك لأعلى وتحريك لأسفل ينقلان المحددة يسارًا أو يمينًا، وإضافة فاصل يضع خطًا بعدها، وإزالة يحذفها (أو يحذف خطًا)، وموافق يطبّق. إظهار أسفل الشريط ينقل الشريط كله تحت الشريط الرئيسي (أو فوقه مجددًا). يُحفظ الشريط للجلسات التالية. في تبويبات الشريط وشريط أدوات الوصول السريع لكل أمر أيقونته.

الشريط

يجمع الشريط الأدوات في تبويبات، وكل تبويب في لوحات. يُكتب اسم اللوحة تحت أزرارها. والزر الذي تتبع اسمَه علامة صغيرة يفتح قائمة. وإبقاء الفأرة على زر يعرض ما يفعله، وبين قوسين الاختصار الذي يمكنك كتابته لبدئه.

اضغط Alt ثم حرّره، أو اضغط F10، لإظهار تلميحات المفاتيح: حرف على كل تبويب (I وN وA وV وG وM، من التبويب الأول إلى التبويب السياقي) وعلى أزرار التبويب المفتوح اختصار أداتها. اكتب حرف تبويب لفتحه، ثم حروف زر لبدء أداته؛ Esc يخفي التلميحات. ما دامت ظاهرة لا يذهب ما تكتبه إلى سطر الأوامر.

تبويب الرئيسية

يكون خط حد المساحة والمساحة فعّالين في مخطط مساحات فقط: إلى أن يُفتح أحدها يكونان باهتين، وتطلب تلميحاتهما فتح مخطط مساحات أولًا.

تبويب التعليقات التوضيحية

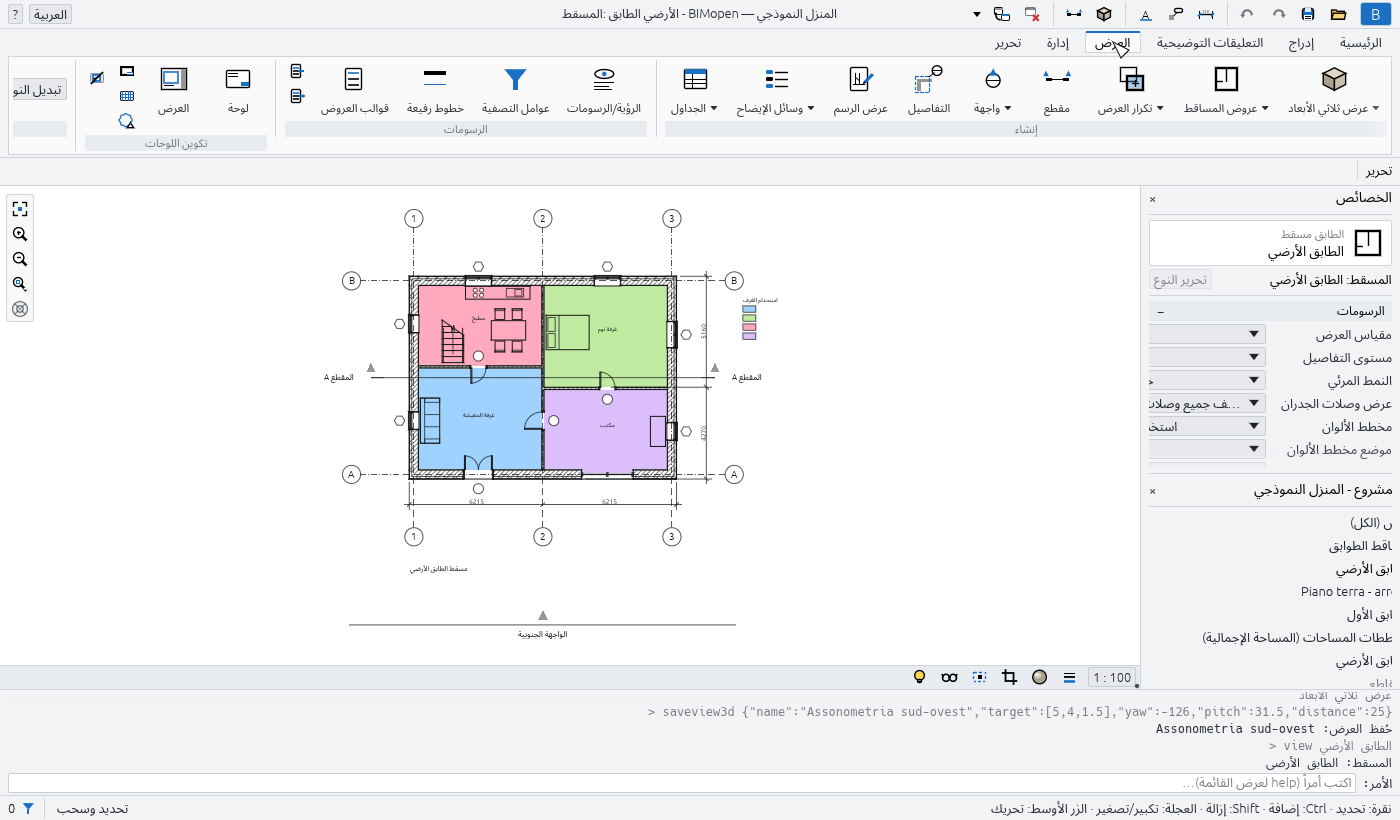

تبويب العرض

لا يعمل حفظ العرض إلا أثناء فتح عرض ثلاثي الأبعاد، ولا يعمل تكرار مع التفاصيل إلا للعروض غير ثلاثية الأبعاد، ولا يعمل تكوين اللوحات ▸ العرض إلا أثناء فتح لوحة.

تبويب إدارة

يشغّل الالتقاط الالتقاط ويوقفه في البرنامج كله: ويكون مميزًا ما دام مفعّلًا.

التبويب السياقي

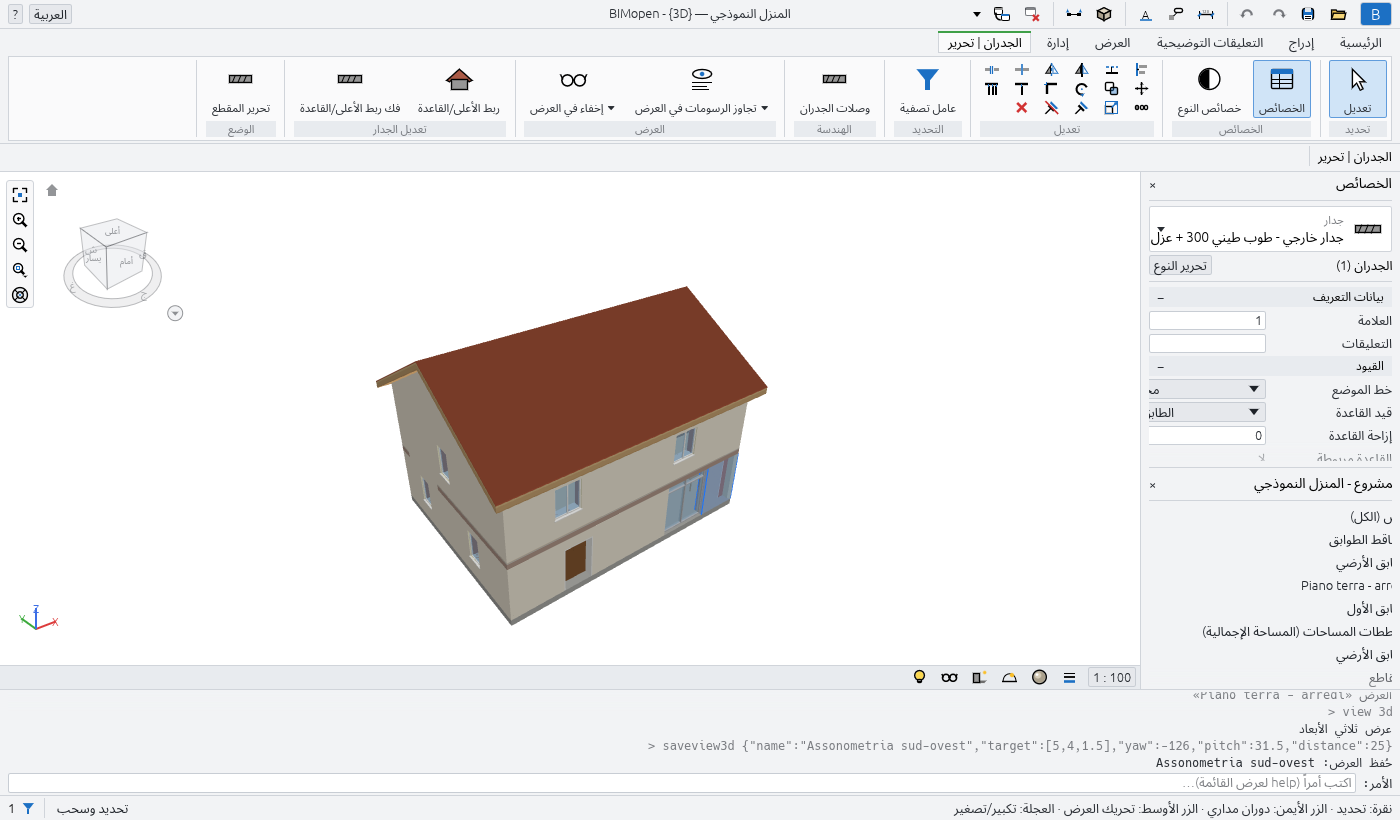

حين تبدأ أداة أو تحدد شيئًا، ينتقل الشريط من تلقاء نفسه إلى التبويب الأخير، الذي يأخذ اسم ما تفعله: تحرير | وضع جدار أثناء رسم الجدران، وتحرير | الجدران مع تحديد جدران، وتحرير | تحديد متعدد مع عناصر من فئات مختلفة. ويُميَّز التبويب بلون خاص به. وحين تنتهي الأداة، أو يُمسح التحديد، يعود الشريط إلى التبويب الذي كنت تستخدمه.

وفيه دائمًا هذه اللوحات:

لا يعمل حذف إلا حين يكون هناك شيء محدد. ويصف فصل التحديد والتعديل أدوات التعديل.

وتظهر لوحات أخرى بحسب ما هو محدد أو بحسب الأداة:

شريط الخيارات

تحت الشريط، يبدأ شريط الخيارات باسم التبويب السياقي، ثم يعرض إعدادات الأداة النشطة. وتنطبق على العناصر التالية التي تضعها. وفي نهايته، ما دامت هناك أداة نشطة، يعرض المنسوب الذي تعمل عليه: المنسوب: الطابق الأرضي.

حين يكون متعامد (Shift) غير مفعّل، يعطي الضغط المستمر على Shift أثناء الرسم القيد نفسه؛ وحين يكون مفعّلًا، يحرره Shift.

انقر بالزر الأيمن على شريط الخيارات واختر إرساء في الأسفل لنقله فوق شريط الحالة مباشرة؛ إرساء في الأعلى يعيده. يبقى الاختيار في الجلسات التالية.

الخصائص

تعرض لوحة الخصائص معاملات ما تعمل عليه وتغيّرها. ومن الأعلى إلى الأسفل فيها:

• محدد النوع: العائلة بأحرف صغيرة والنوع تحتها. انقره لاختيار نوع آخر: تغيّر العناصر المحددة نوعها، أو، ما دامت هناك أداة نشطة، يأخذ العنصر التالي ذلك النوع؛
• صف فيه ما تعرضه اللوحة، مثلًا الجدران (1) أو جدار جديد، وزر تحرير النوع الذي يفتح خصائص النوع؛
• المعاملات، في مجموعات (القيود، الرسومات، بيانات التعريف…). انقر اسم مجموعة لطيّها. والقيم الرمادية للقراءة فقط: فهي محسوبة من النموذج؛
• زر تطبيق، الذي يؤكد القيمة التي تكتبها. ويقوم Enter بالشيء نفسه.

يعتمد ما تعرضه اللوحة على الحالة:

تُكتب الأطوال وتُقرأ بوحدات المشروع (المليمترات في مشروع جديد). ويمكنك كتابة قيمة مع وحدتها، مثلًا 2.7m.

لإغلاق اللوحة انقر × على عنوانها؛ ولإظهارها مجددًا استخدم العرض ▸ النوافذ ▸ واجهة المستخدم ▸ الخصائص أو زر الخصائص في التبويب السياقي.

متصفح المشروع

يسرد متصفح المشروع عروض المشروع وجداوله ولوحاته وعائلاته في شجرة. ويحمل عنوانه اسم المشروع. انقر ⊟ أو ⊞ لطيّ فرع أو بسطه.

لا تظهر فروع مخططات المساحات والمقاطع والواجهات والعروض التفصيلية وعروض الرسم إلا حين يكون فيها شيء. ويُكتب العرض النشط بخط عريض.

مع العرض:

• النقرة تعرض خصائصه في لوحة الخصائص، دون فتحه؛
• النقرة المزدوجة تفتحه؛

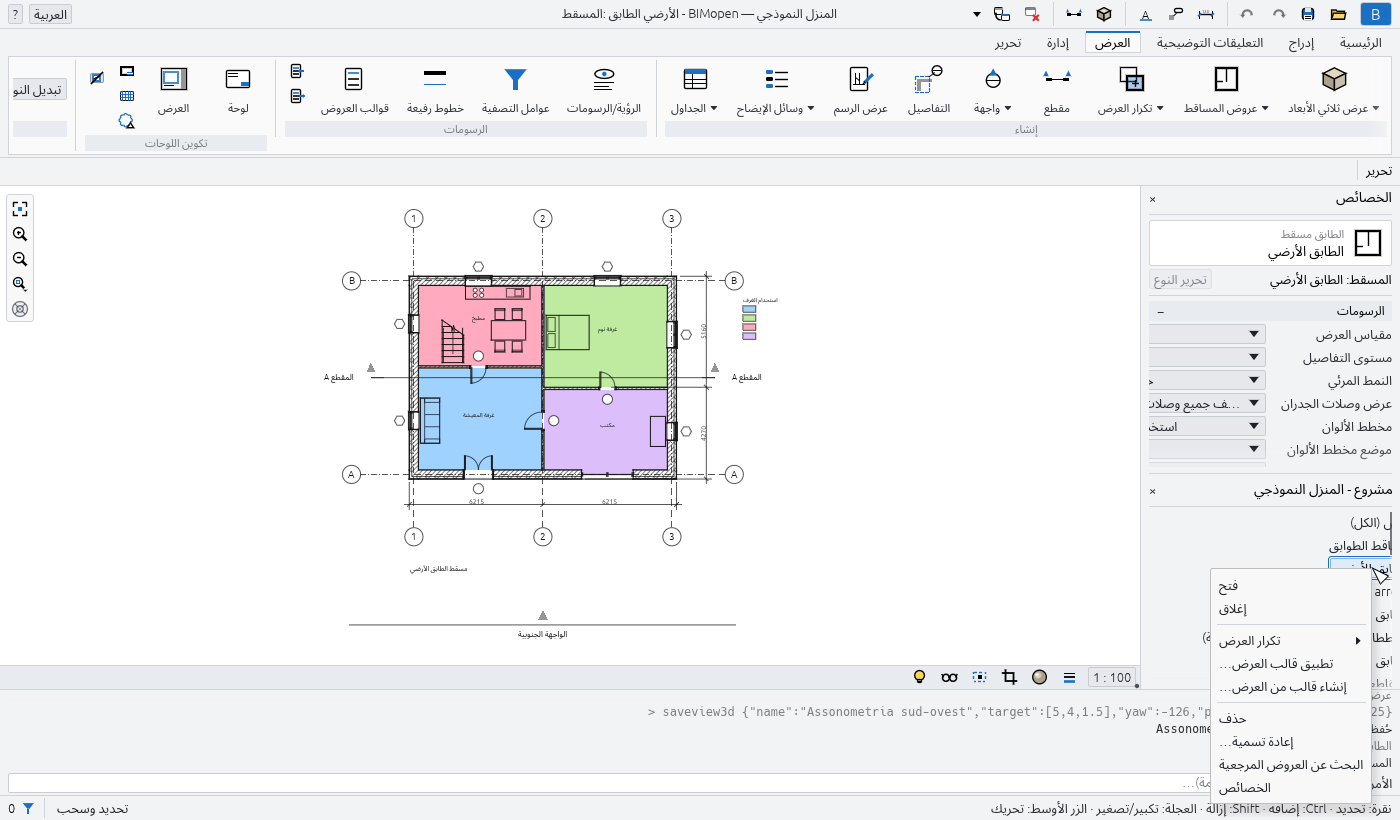

• النقر بالزر الأيمن يفتح قائمته: فتح، إغلاق (يغلق نوافذه)، تكرار العرض ▸ (تكرار، تكرار مع التفاصيل)، تطبيق قالب العرض…، إنشاء قالب من العرض…، حذف، إعادة تسمية…، الخصائص.

وفي قائمة اللوحة يوجد تطبيق قالب العرض على كل العروض… بدلًا من عنصري القوالب، ولا يوجد تكرار العرض. ولا يمكن حذف {3D} ولا إعادة تسميته.

مع جدول من جداول المشروع، تحدده النقرة، وتفتحه النقرة المزدوجة، وتحتوي قائمة الزر الأيمن على فتح وخصائص الجدول… وحذف. ويُفتح الجدول المعرّف مسبقًا بنقرة.

ومع نوع، تحت العائلات، تفتح النقرة المزدوجة خصائص نوعه؛ وتحتوي قائمة الزر الأيمن على خصائص النوع وتكرار… وإنشاء مثيل (يبدأ الأداة التي تضعه، بذلك النوع) وحذف.

بعد نقرة في مستعرض المشروع تتحرك لوحة المفاتيح فيه: Up وDown تنتقلان من صف إلى آخر (تظهر خصائص العرض في اللوحة)، Right يفتح فرعاً، Left يغلقه أو يصعد إلى الفرع الذي يحوي الصف، Enter يفتح العرض.

ومن هنا تذهب العروض إلى اللوحات أيضاً. اسحب مسقطاً أو مقطعاً أو واجهة أو عرض رسم أو مفتاح رموز أو عرضاً ثلاثي الأبعاد محفوظاً أو جدولاً إلى اللوحة المفتوحة: يتبع إطاره المؤشر ويبقى حيث تفلته. أو أفلته على اسم لوحة في الشجرة: تُفتح اللوحة ويتبع الإطار المؤشر حتى تنقر. أثناء السحب تتمرر الشجرة حين يقترب المؤشر من حافتها. في قائمة الزر الأيمن للوحة يوجد إضافة عرض…. تُدرج العروض الموجودة على لوحة تحتها؛ وفي قائمة النقر بالزر الأيمن لعرض منها إزالة من اللوحة، وفي قائمة اللوحات (الكل) لوحة جديدة…. وفي العرض ثلاثي الأبعاد تضم قائمة النقر بالزر الأيمن أيضًا تكبير إلى الامتداد ثلاثي الأبعاد: النموذج كله، حتى العناصر المخفية في العرض. العرض الموجود على لوحة يُرفض، مع السبب في سطر الأوامر؛ مفاتيح الرموز والجداول يمكن وضعها على عدة لوحات. يظهر العرض ثلاثي الأبعاد المحفوظ على اللوحة بالحواف التي تراها كاميرته.

في قائمة الزر الأيمن لمسقط أو مقطع أو عرض رسم يوجد البحث عن العروض المرجعية: العروض التي تُظهر رمزه واللوحات التي يوجد عليها؛ الانتقال إلى العرض يفتح المختار.

منطقة الرسم ونوافذ العروض

كل عرض تفتحه هو نافذة في منطقة الرسم. والعرض الذي يُفتح مرة أخرى يأتي إلى المقدمة؛ وتبقى نافذة واحدة على الأقل مفتوحة دائمًا. ويرتبها العرض ▸ النوافذ:

انقر في نافذة لجعلها نشطة: تعمل الأدوات في النافذة النشطة، والنوافذ الأخرى تعرض النموذج فقط. وفي تجانب وتتالي يغلق × على شريط عنوان النافذة تلك النافذة.

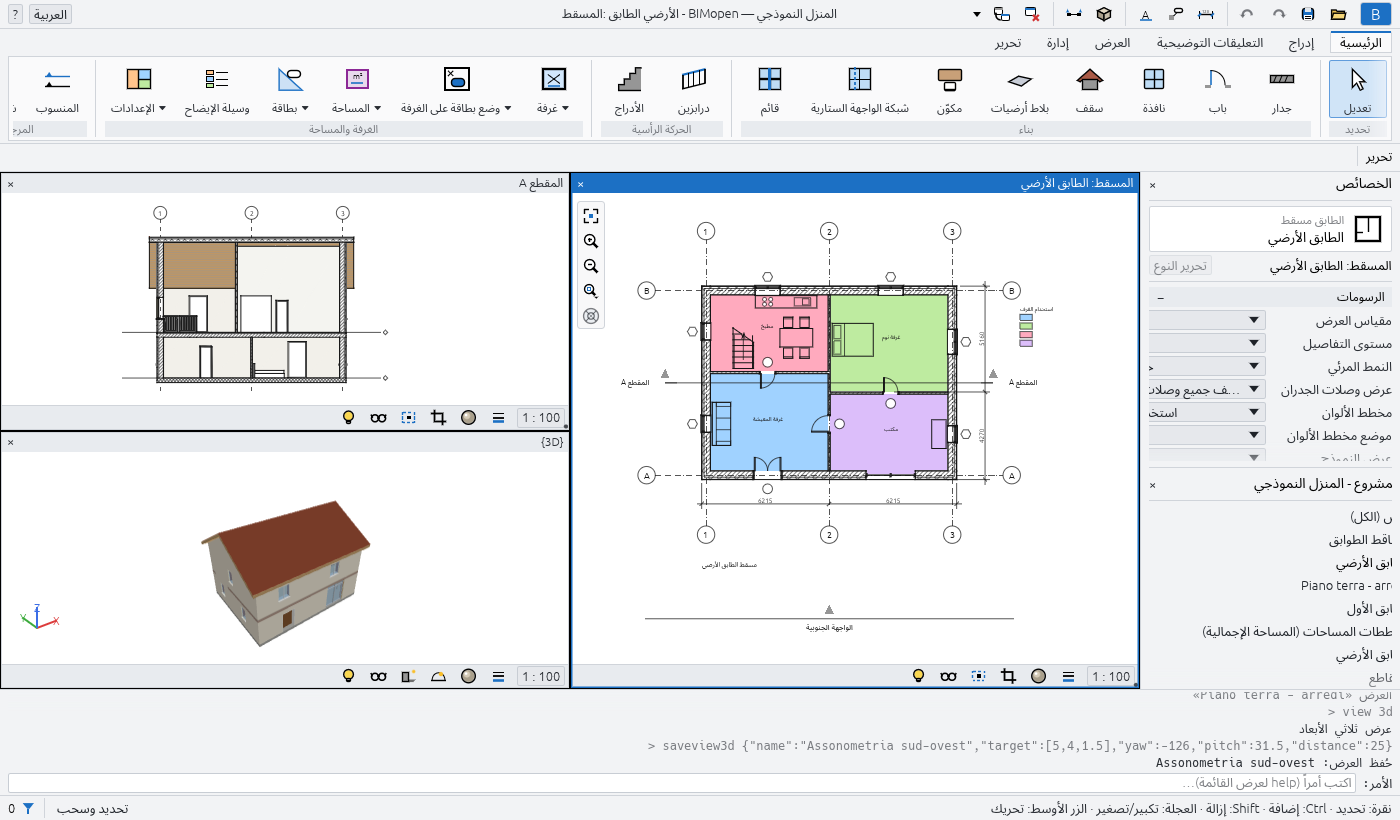

تجانب يضع النافذة النشطة في أعلى اليمين والبقية بعدها، من الأحدث تنشيطاً؛ تبديل النوافذ يسردها بالترتيب نفسه. إن رتّبت من جديد بعد العمل في نافذة أخرى صارت تلك الأولى.

واجهة المستخدم ▸ اختصارات لوحة المفاتيح يسرد الأوامر مع اختصاراتها. ابحث عن أمر باسمه أو استعمل تصفية (الكل، كل المعرّفة، كل غير المعرّفة، كل المحجوزة)؛ حدّد أمراً واكتب المفاتيح في اضغط مفاتيح جديدة وانقر تعيين. يمكن أن تذهب المفاتيح نفسها إلى عدة أوامر: عند كتابتها في منطقة الرسم يعرض شريط الحالة الأول، وتنتقل مفاتيح الأسهم إلى الأخرى، وينفذ Enter أو Space المعروض؛ ويكتب تصدير… كل الاختصارات في ملف XML، ويعيد استيراد… قراءة ملف كهذا كاختصاراتك (ويُرفض ملف لا يذكر أي أمر من أوامر BIMopen، وتبقى اختصاراتك)؛ إزالة تحذف المفاتيح التي أضفتها. تبقى اختصاراتك في الجلسات التالية وتبدأ الأمر حين تكتبها، مثل المعرّفة مسبقاً.

لا تغيّر أي أداة العرض النشط من تلقاء نفسها. إذا بدأت في عرض لا تعمل فيه (سقف أو غرفة في عرض ثلاثي الأبعاد، منسوب في مسقط، مساحة خارج مسقط المساحات)، تفتح الانتقال إلى العرض: العروض المناسبة، مع اختيار مسقط المنسوب النشط مسبقًا. فتح العرض يفتح العرض المختار ويبدأ الأداة فيه؛ إلغاء يترك كل شيء كما كان. تحرير الحدود لأرضية أو سقف أو درج أو درابزين، من مقطع أو واجهة، يطلب بالطريقة نفسها مسقطًا لمنسوبه، والمقطع أو الواجهة الجديدة تترك المسقط الذي رُسمت فيه نشطًا. يعمل نقل ونسخ ومصفوفة خطية وعكس - رسم المحور أيضًا في المقاطع والواجهات: على امتداد العرض؛ والمحور هو المستوى الرأسي المتعامد مع العرض المار بنقطته الأولى، أيًّا كانت طريقة رسمه. تعمل مصفوفة شعاعية في المساقط والعروض ثلاثية الأبعاد: في مقطع أو واجهة تبقى مختارة، لكن نقراتها لا تفعل شيئًا ويطلب شريط الحالة خطي.

شريط التحكم بالعرض

في أسفل كل مسقط ومقطع وواجهة وعرض تفصيلي مستدعى وعرض رسم:

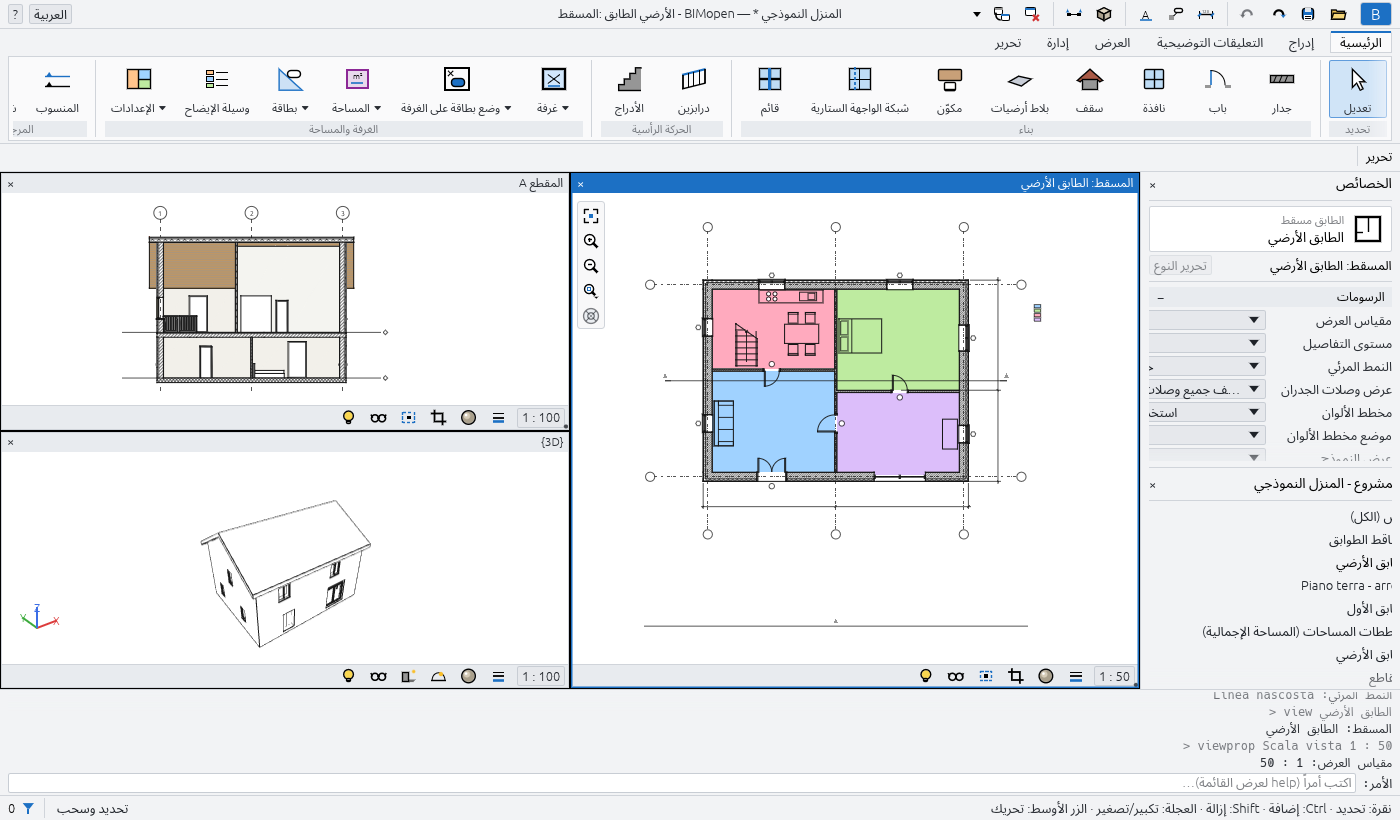

في العرض ثلاثي الأبعاد يحتوي الشريط على النمط المرئي (إطار سلكي، خط مخفي، مظلل، مظلل مع الحواف، ألوان متسقة) وإخفاء/عزل مؤقت. أما اللوحة فليس لها شريط تحكم بالعرض: فلعروضها مقاييسها الخاصة.

شريط التنقل

على الحافة اليسرى للعرض النشط (وعلى الحافة اليمنى في اللغات الأخرى)، ثلاثة أزرار: تكبير/تصغير للملاءمة (مثل Home)، وتكبير، وتصغير.

تحتها يفتح خيارات التكبير قائمة التكبير: تكبير منطقة (اسحب مستطيلاً على العرض؛ Esc يلغي)، تصغير (2×)، ملاءمة النافذة، ملاءمة الكل للنافذة (كل نافذة مفتوحة)، تكبير بحجم اللوحة (العرض بحجم طباعته)، والتحريك/التكبير السابق والتحريك/التكبير التالي اللذان يتنقلان ذهاباً وإياباً بين لقطات تلك النافذة. بالكتابة: ZR وZO وZF وZA وZS وZP. في العرض ثلاثي الأبعاد يفتح آخر زر، SteeringWheels، عجلة التنقل: اسحب قطاع تكبير أو دوران أو تحريك؛ انقر توسيط لتصير نقطة النموذج تحت مركزها محور العرض، أو ترجيع للعودة إلى اللقطة السابقة؛ إغلاق العجلة (×) يغلقها.

التنقل في العروض

يُظهر حامل ثلاثي صغير في الزاوية السفلية من العرض ثلاثي الأبعاد اتجاهات المحاور: X أحمر، وY أخضر، وZ أزرق. ويتذكر العرض ثلاثي الأبعاد المحفوظ الموضع الذي تركته فيه.

في العرض ثلاثي الأبعاد تكبّر عجلة الفأرة مع إبقاء نقطة النموذج تحت المؤشر ثابتة، ويدور المدار حول مركز التحديد، أو حول النقطة التي ينظر إليها العرض حين لا يوجد تحديد.

يدور ViewCube، في الزاوية العليا من العرض ثلاثي الأبعاد، مع النموذج. لكل وجه مربع في وسطه، وشريط على طول كل حافة، ومربع صغير عند كل رأس. المربع الأوسط ينظر إلى ذلك الجانب مباشرة (أعلى، أمام، يمين…)؛ وشريط الحافة، الممتد على الوجهين المجاورين، ينظر من بين هذين الجانبين؛ ومربع الرأس، على الوجوه الثلاثة حوله، ينظر من بين ثلاثة. تضيء المنطقة التي تحت المؤشر قبل النقر، ويدور العرض إليها في انتقال قصير. اسحب المكعب للدوران.

عند النظر إليه من الأمام مباشرة يظهر المكعب مربعًا مسطحًا: المثلثات خارج جوانبه الأربعة تدير العرض نحو الوجه الذي وراء ذلك الجانب، والسهمان المنحنيان عند زاويته العليا اليمنى يديران الصورة ربع دورة باتجاه عقارب الساعة أو عكسه.

تستقر حلقة بوصلة مسطحة عند قاعدة المكعب، وعليها ش وق وج وغ في الجهات الحقيقية؛ وهي تدور مع العرض. انقر حرفًا لتنظر من تلك الجهة. اسحب الحلقة، أو حرفًا، لتدير النموذج حول المحور الرأسي المار بالنقطة التي يدور حولها العرض، متتبعًا المؤشر على طول الحلقة.

البيت، العرض الأولي، يعيد إلى عرض البداية. انقر بزر الفأرة الأيمن على المكعب، أو على الزر المستدير في أسفله يمينًا، لقائمته: العرض الأولي؛ تعيين العرض الحالي كعرض البداية (لكل عرض ثلاثي الأبعاد عرضه الخاص، يُحفظ مع المشروع)؛ التوجيه حسب العرض ▸ (مسقط من الأعلى، أو واجهة أو مقطع على امتداد خطه، أو عرض ثلاثي الأبعاد آخر من كاميرته)؛ التوجيه حسب الاتجاه ▸ (أي من اتجاهات المكعب الستة والعشرين)؛ خيارات…، الذي يفتح صفحة ViewCube في خيارات.

القائمة السياقية للعرض

انقر بالزر الأيمن في عرض ما دامت لا توجد أداة نشطة. إن كان المؤشر على عنصر غير محدد، يُحدَّد العنصر أولًا. وفي القائمة:

• إلغاء: يمسح التحديد؛
• تحديد كل المثيلات ▸ المرئية في العرض أو ▸ في المشروع بأكمله: عناصر النوع نفسه؛ وتحديد السابق: التحديد الذي سبقه؛
• إخفاء في العرض ▸ العناصر أو ▸ الفئة: يخفي العناصر المحددة، أو فئاتها بالكامل، في هذا العرض؛
• تجاوز الرسومات في العرض ▸ حسب الفئة…: يفتح الرؤية/الرسومات على فئات التحديد؛
• الرؤية/الرسومات….

ما دامت هناك أداة نشطة، يفتح النقر بالزر الأيمن قائمة الأداة بدلاً من ذلك، وتبقى الخطوة الجارية: إلغاء (ما يفعله Esc الذي ما زال يلغي الخطوة)، تكرار [الأمر]، تجاوزات الالتقاط ▸ (التقاط النقطة التالية، كما تفعل المفاتيح SE وSM وSN وSI وSO؛ في المساقط وعروض الرسم فقط)، تكبير منطقة، تصغير (2×)، ملاءمة النافذة، التحريك/التكبير السابق، التحريك/التكبير التالي والخصائص. وهي نفسها في المساقط والمقاطع والواجهات والعروض ثلاثية الأبعاد وعلى اللوحات، في نمطي الواجهة كليهما. وفي المخطط تعمل التجاوزات في كل عرض، ومعها المركز وعمودي.

في أعلى القائمة يعيد تكرار [الأمر] تشغيل آخر أداة استعملتها؛ ويفعل Enter الشيء نفسه حين لا تكون أداة نشطة ويكون سطر الأوامر فارغاً. القائمة نفسها في المساقط والمقاطع والعروض ثلاثية الأبعاد.

سطر الأوامر

تحت منطقة الرسم، يعرض سطر الأوامر سجل ما تم تنفيذه، والأحدث في الأسفل: الأوامر المنفذة، بالرمادي بعد >، ونتائجها، والأخطاء بالأحمر. وفي صفه الأخير تقول المطالبة ما تنتظره الأداة النشطة، مثلًا WALL next point [Esc to finish]:، أو Command: حين لا تكون هناك أداة نشطة.

لا تحتاج إلى النقر عليه: فكل ما تكتبه ما دام لا يُحرَّر أي حقل يذهب إلى سطر الأوامر. ينفذ Enter السطر؛ ويستعيد Up وDown الأسطر المكتوبة من قبل. ويصف فصل سطر الأوامر الأوامر.

شريط الحالة

على اليمين، يعرض شريط الحالة:

• ما دامت هناك أداة نشطة، ما تنتظره الأداة (المطالبة نفسها التي في سطر الأوامر)؛
• دون أداة، فئة العنصر الواقع تحت المؤشر ونوعه، مثل الجدران : جدار خارجي - طوب طيني 300 + عزل خارجي؛
• أثناء السحب، طول النقل، مثل نقل: 1500؛
• وفي غير ذلك تذكيرًا بالفأرة: نقرة: تحديد · Ctrl: إضافة · Shift: إزالة · العجلة: تكبير/تصغير · الزر الأوسط: تحريك في المساقط، ونقرة: تحديد · الزر الأيمن: دوران مداري · الزر الأوسط: تحريك العرض · العجلة: تكبير/تصغير في العرض ثلاثي الأبعاد.

على اليسار، عدد العناصر المحددة وقمع: انقر العدد لفتح عامل التصفية. ثم تحديد وسحب الذي يتيح سحب العناصر دون تحديدها أولًا؛ وفي المسقط أيضًا إحداثيات المؤشر بالأمتار.

التحديد باختصار

يصف فصل التحديد والتعديل التحديد بالكامل. أما الأساسيات:

• انقر عنصرًا لتحديده؛ وانقر نقطة فارغة لمسح التحديد؛
• Ctrl + نقرة يضيف عنصرًا إلى التحديد، وShift + نقرة يخرجه منه؛ ويبرز Tab العنصر التالي تحت المؤشر، أو سلسلة من الجدران المتصلة؛
• اسحب من اليسار إلى اليمين لتحديد ما يقع داخل المستطيل بالكامل، ومن اليمين إلى اليسار لتحديد ما يلمسه؛
• اسحب عنصرًا محددًا لنقله؛
• يحدد Ctrl+A عناصر منسوب المسقط المفتوح، أو النموذج كله في العرض ثلاثي الأبعاد؛ ويحذف Del التحديد؛ ويمسحه Esc.
