Prise en main

Ce chapitre montre comment lancer BIMopen sur le poste de travail et dans le navigateur, ce que contient le projet d'exemple, et comment modéliser une première petite maison : quatre murs, une porte, une fenêtre, un sol, un toit, une vue 3D et une feuille portant le plan. Cela prend environ dix minutes.

Lancer BIMopen sur le poste de travail

BIMopen se compile à partir de son code source avec Rust, version 1.90 ou ultérieure. Sous Linux, l'interface graphique nécessite aussi les fichiers de développement de xkbcommon, Wayland et GTK 3.

sudo apt-get install -y libxkbcommon-dev libwayland-dev libgtk-3-dev   # Debian, Ubuntu
cargo run --release -p bimopen -- --sample                             # opens the sample house

Le programme s'appelle bimopen. Il accepte un fichier à ouvrir et une option :

Vous pouvez aussi ouvrir un projet en faisant glisser un fichier .bimopen depuis le gestionnaire de fichiers dans la fenêtre.

Langue et thème

La première fois, BIMopen parle la langue du système d'exploitation lorsqu'elle fait partie de ses six langues (italien, anglais, allemand, français, espagnol, arabe), et l'anglais sinon. Pour la changer, utilisez le menu des langues à l'extrémité droite de la barre de titre (le globe avec le nom de la langue), ou Menu de l'application ▸ Options ▸ Langue. L'interface change aussitôt.

Dans Options, vous choisissez aussi le Thème, Clair ou Sombre, et si l'arrière-plan des vues est inversé (Inverser la couleur d'arrière-plan : vues sombres avec des lignes claires). Choisir le thème sombre inverse aussi l'arrière-plan ; vous pouvez désactiver cette inversion. BIMopen mémorise la langue et le thème pour la fois suivante.

Lancer BIMopen dans le navigateur

La version web est le même programme, compilé pour le navigateur. Ouvrez atsanna.github.io/bimopen-site/app/ : elle démarre avec la maison d'exemple. Rien n'est à installer, et le projet reste dans votre navigateur : il n'est envoyé nulle part.

L'adresse accepte les options suivantes, qui peuvent être combinées avec & :

Le navigateur doit prendre en charge WebGPU ou WebGL2. Dans le navigateur, certaines choses fonctionnent différemment :

• Ouvrir… ne peut pas afficher de boîte de dialogue de fichier : faites glisser un fichier .bimopen dans la page pour l'ouvrir ;
• Enregistrer et les exportations téléchargent le fichier, sous le nom du projet.

Pour compiler vous-même la version web :

cargo xtask web                              # builds dist/web
python3 -m http.server 8080 -d dist/web      # then open http://localhost:8080

cargo xtask web nécessite la cible wasm32-unknown-unknown de Rust et la commande wasm-bindgen de la version indiquée dans Cargo.lock ; si wasm-opt de binaryen est installé, le résultat est plus petit.

Le projet d'exemple

La maison d'exemple montre l'essentiel de ce que BIMopen sait faire. Ouvrez-la avec Menu de l'application ▸ Projet d'exemple, avec bimopen --sample, ou en tapant sample dans la ligne de commande.

Elle contient :

• deux niveaux, chacun avec son plan d'étage, et cinq lignes de quadrillage ;
• quinze murs de quatre types, avec des couches, joints aux angles ;
• six portes et douze fenêtres, étiquetées dans les plans ;
• deux sols, un toit à deux pans, un escalier avec ses garde-corps et un mur-rideau de vitrine ;
• du mobilier et des appareils sanitaires, huit pièces colorées selon leur usage, avec une légende ;
• une coupe, une élévation, un plan de surfaces, une vue 3D enregistrée et une vue de dessin avec un détail de mur ;
• des cotes, des notes textuelles et les nomenclatures des murs, portes, fenêtres, pièces et matériaux.

Votre première maison

Les étapes ci-dessous partent d'un projet vide et se terminent par une feuille. Chaque étape indique le bouton sur lequel cliquer ; le chapitre sur l'interface explique chaque partie de la fenêtre.

1. Démarrer un nouveau projet

1. Cliquez sur le bouton bleu B à l'extrémité gauche de la barre de titre : le menu de l'application s'ouvre.
2. Cliquez sur Nouveau ▸ Projet…. La boîte de dialogue Nouveau projet propose le gabarit par défaut de BIMopen : cliquez sur OK.

Le nouveau projet comporte deux niveaux, Rez-de-chaussée et 1er étage, un plan d'étage pour chacun, et la vue 3D par défaut. Il n'a encore aucun mur. Ses types de murs, portes, fenêtres, sols et toits sont prêts à l'emploi.

2. Ouvrir le plan du rez-de-chaussée

Dans l'Arborescence du projet, sous Vues (toutes) ▸ Plans d'étage, double-cliquez sur Rez-de-chaussée. Le plan s'ouvre dans la zone de dessin et la barre de titre affiche Plan : Rez-de-chaussée.

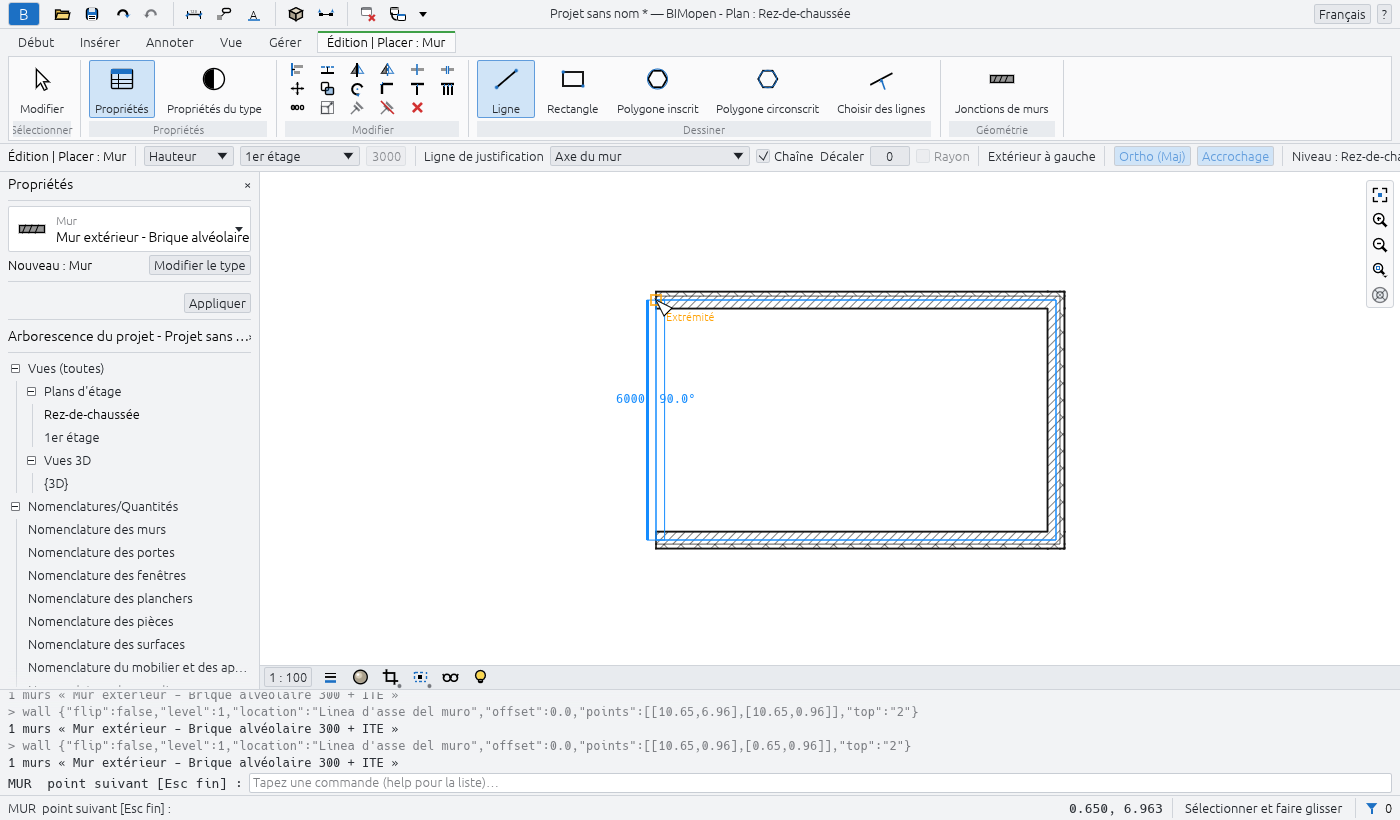

3. Dessiner quatre murs

1. Cliquez sur Début ▸ Construire ▸ Mur. Le ruban passe à l'onglet contextuel Édition | Placer : Mur, la barre des options affiche les réglages du mur, et Propriétés affiche le type du prochain mur, Mur extérieur - Brique alvéolaire 300 + ITE.
2. Dans la barre des options, activez Ortho (Maj) : les murs restent horizontaux ou verticaux.
3. Cliquez dans le plan à l'emplacement du premier angle. La ligne de commande demande le point suivant : WALL next point [Esc to finish]:.
4. Cliquez sur le deuxième, le troisième et le quatrième angle. Pendant que vous déplacez la souris, la longueur et l'angle du mur en cours de dessin sont affichés à côté de celui-ci.
5. Cliquez à nouveau sur le premier angle : les quatre murs sont joints aux angles.
6. Appuyez sur Esc pour arrêter la chaîne, puis de nouveau sur Esc pour quitter l'outil.

4. Ajouter une porte et une fenêtre

1. Cliquez sur Début ▸ Construire ▸ Porte, puis cliquez sur un mur à l'emplacement de la porte. La porte est placée dans le mur, qui est découpé autour d'elle. La ligne de commande le confirme : Door «Single swing door 80x210» in wall ….
2. Appuyez sur Esc : l'outil se termine et le ruban revient à l'onglet Début.
3. Cliquez sur Début ▸ Construire ▸ Fenêtre, cliquez sur un autre mur, puis appuyez sur Esc.

Une porte ou une fenêtre ne peut être placée que dans un mur : après un clic à l'écart des murs, la ligne de commande répond no wall at that point et rien n'est placé.

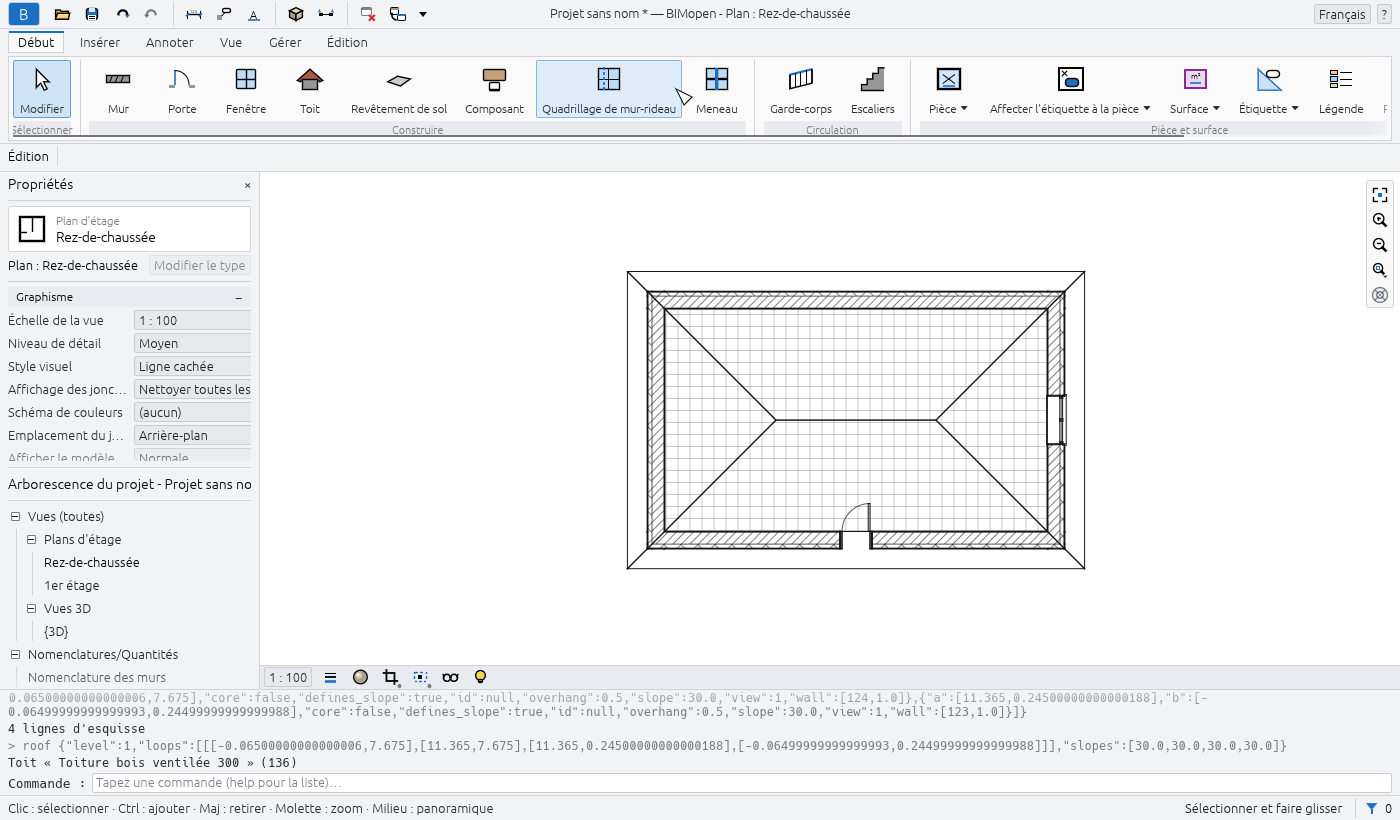

5. Ajouter un sol et un toit

1. Cliquez sur Début ▸ Construire ▸ Revêtement de sol. Le mode esquisse s'ouvre : l'onglet contextuel Édition | Créer la limite du sol, avec Choisir des murs actif.
2. Placez le curseur sur un mur et appuyez sur Tab : les quatre murs sont mis en évidence. Cliquez : leurs lignes vont sur les faces intérieures des murs.
3. Cliquez sur Terminer le mode d'édition : le sol est créé et la ligne de commande indique sa surface.
4. Cliquez sur Début ▸ Construire ▸ Toit. Choisir des murs est de nouveau actif ; la barre des options comporte Définit l'inclinaison (cochée) et le Débord (500 mm par défaut).
5. Appuyez sur Tab sur un mur, cliquez, puis Terminer le mode d'édition : un toit en croupe incliné à 30° couvre les murs, avec le débord tout autour.

Sols, toits, escaliers et composants en dit plus sur le mode esquisse.

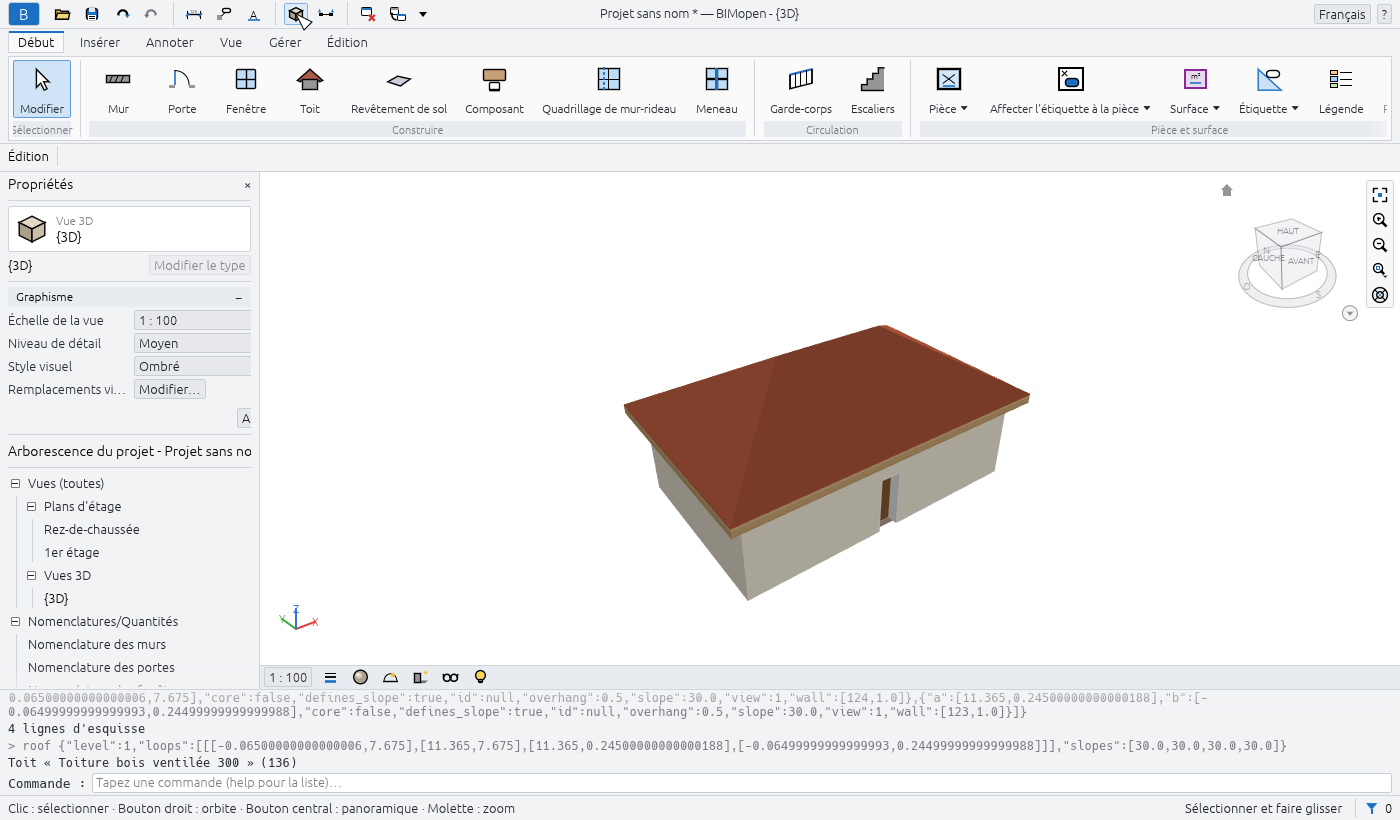

6. L'observer en 3D

Cliquez sur le bouton Vue 3D (le cube) de la barre d'outils d'accès rapide. La vue 3D par défaut, {3D}, s'ouvre. Faites glisser avec le bouton droit de la souris (ou avec Shift et le bouton central) pour orbiter, faites glisser avec le bouton central pour effectuer un panoramique, et tournez la molette pour zoomer ; le bouton gauche sélectionne, comme dans les plans. Home ajuste l'ensemble du modèle à la vue.

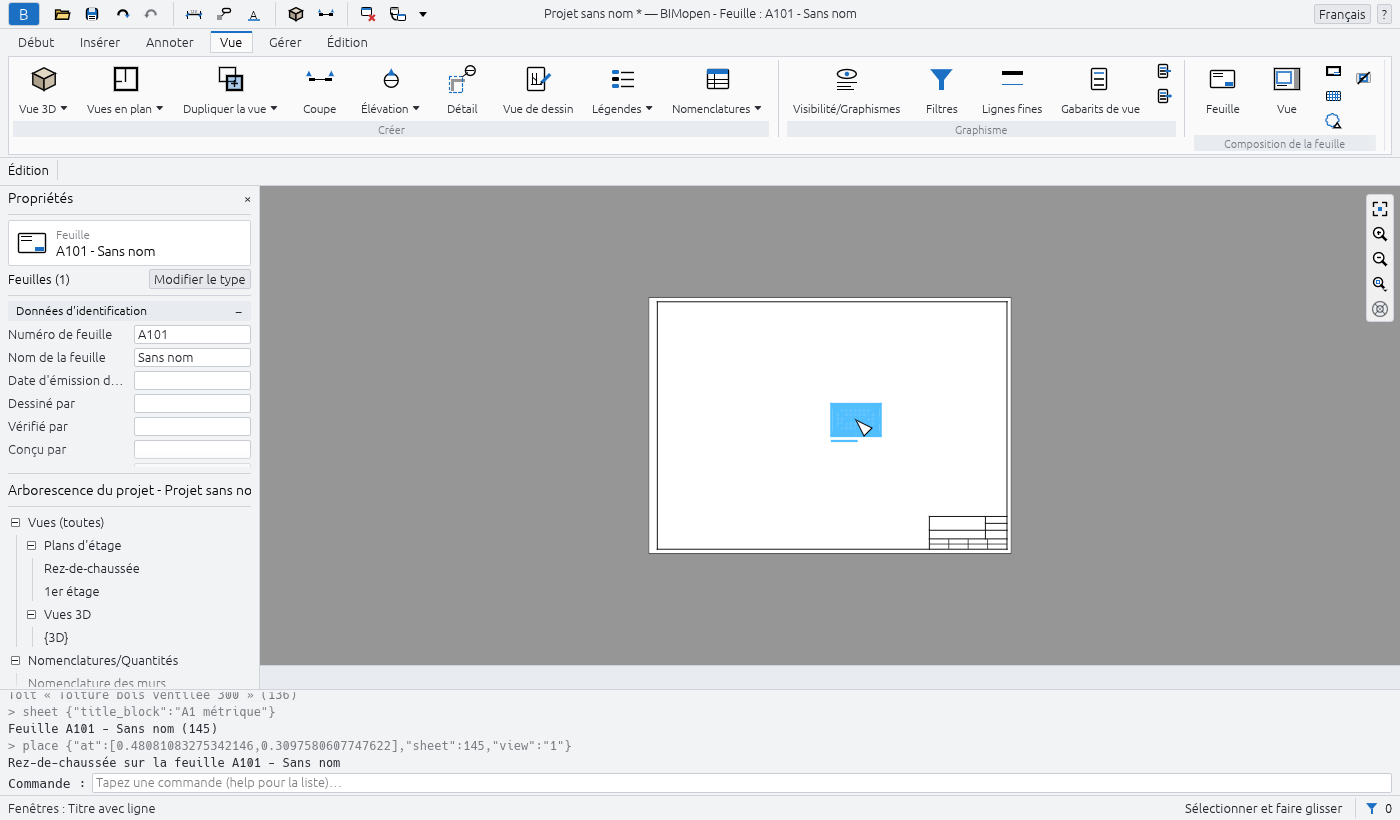

7. Placer le plan sur une feuille

1. Cliquez sur l'onglet Vue, puis sur Composition de la feuille ▸ Feuille. La boîte de dialogue Nouvelle feuille répertorie les cartouches : aucun, A0, A1, A2 ou A3, avec leurs dimensions en millimètres.
2. Cliquez sur OK. La feuille est créée avec le prochain numéro libre (A101 pour la première, puis A102…) et s'ouvre.
3. Cliquez sur Composition de la feuille ▸ Vue. La boîte de dialogue Vues répertorie les vues qui ne sont pas encore sur une feuille.
4. Choisissez Plan : Rez-de-chaussée et cliquez sur Ajouter la vue à la feuille. Un rectangle de la taille du plan suit le curseur : cliquez sur la feuille à l'endroit où va le plan. Il est placé à sa propre échelle, 1 : 100, sous forme de fenêtre, qui reste sélectionnée.

8. Annuler, rétablir et enregistrer

• Ctrl+Z annule la dernière modification (ici, la fenêtre disparaît) ; Ctrl+Y la rétablit. Les flèches de la barre d'outils d'accès rapide font de même.
• Ctrl+S enregistre le projet. Un projet jamais enregistré demande d'abord un nom de fichier ; le fichier porte l'extension .bimopen. Dans le navigateur, le fichier est téléchargé.

La barre de titre affiche un astérisque après le nom du projet tant qu'il y a des modifications non enregistrées : Projet sans nom *.

Et ensuite

• L'interface décrit chaque partie de la fenêtre.
• Raccourcis clavier répertorie les touches et les raccourcis de deux lettres, comme WA pour un mur.
• Ligne de commande et MCP montre comment taper des commandes, exécuter des scripts et laisser un agent modéliser pour vous.
